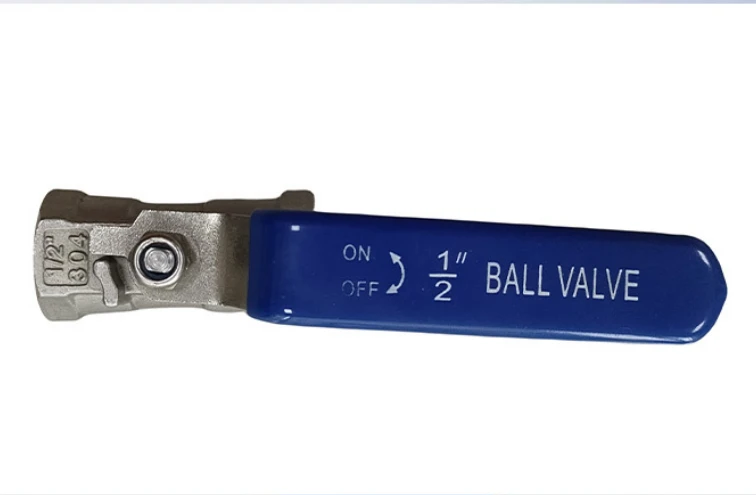

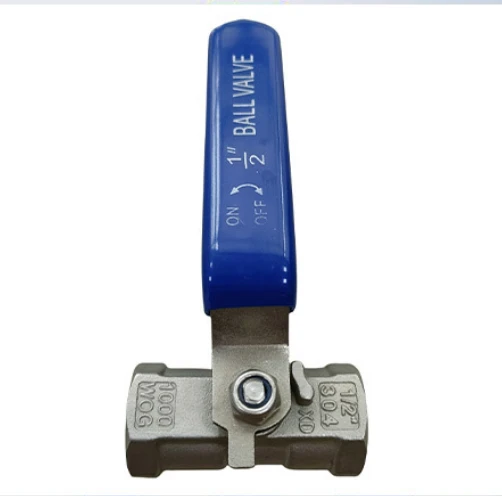

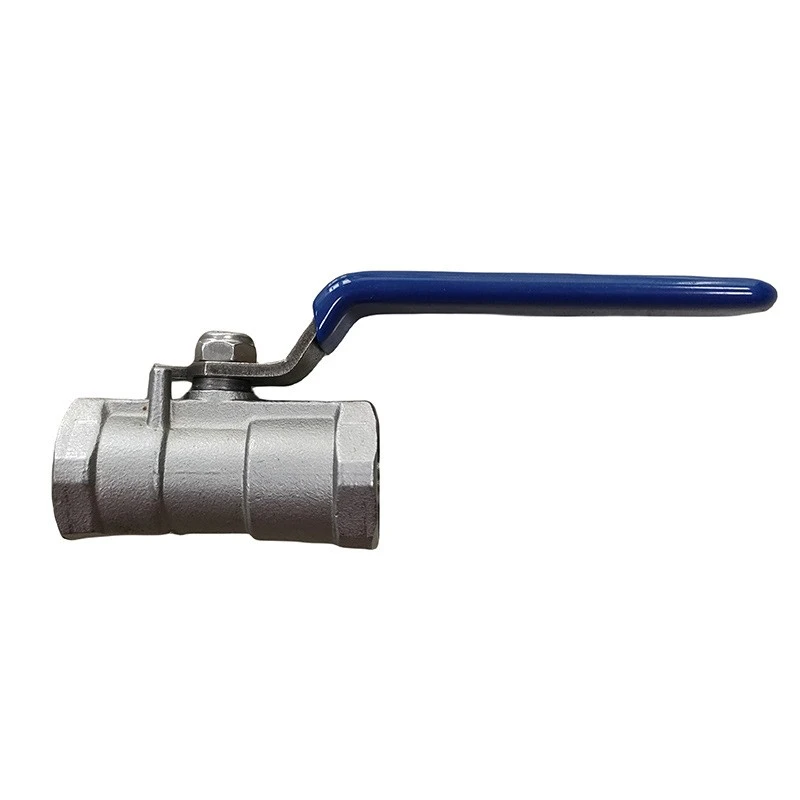

Jednodijelni kuglični ventil s navojem



Kuglični ventil sa jednodelnim navojem je uobičajen industrijski ventil, koji se uglavnom koristi za odsecanje i kontrolu fluida u cevovodnim sistemima. Ima karakteristike kompaktne strukture, dobrog brtvljenja i lakog rada.



"Jedan-komad" ovog tipa ventila odnosi se na tijelo ventila koje je kovano kao cjelina, visoke čvrstoće i nije lako za curenje; Izraz 'navoj sa navojem' označava da je njegov način povezivanja interfejs sa unutrašnjim navojem (kao što su G, NPT i drugi standardi), koji se lako instalira u cjevovode malog-promjera i pogodan je za različita medijska okruženja kao što su voda, nafta i plin.





Jedno-komadno tijelo ventila:Tijelo ventila je integralno kovano ili liveno, ne-odvojivo, bez vijaka za tijelo i ima najkompaktniju strukturu.Navojna veza:Oba kraja imaju unutrašnji navoj za direktno uvrtanje u cevovode, što omogućava praktičnu instalaciju.

Uključivanje/isključivanje rotacije za 90 stepeni:Potpuno se otvara ili zatvara rotacijom ručke za 90 stepeni, što omogućava brz rad.

Dizajn smanjenog provrta:Unutrašnji kuglični prolaz je obično manji od nominalnog prečnika cevi (npr. stvarni provrt približno DN20 za DN25).





Model	Q11F(Q – Kuglasti ventil, 1 – Unutarnji navoj, 1 – Jednodijelno tijelo, F – Fluoroplastična brtva)
Nazivni prečnik	DN6 ~ DN100 (1/8" ~ 4")
Ocena pritiska	PN1,6 ~ 4,0 MPa (16 ~ 40 kgf/cm²)
Raspon temperature	-20 stepeni ~ 180 stepeni (PTFE brtva)
Telo ventila	Nerđajući čelik 304, 316, mesing
Pečat	PTFE (politetrafluoroetilen)











• Kompaktne veličine i male težine, pogodan za skučene prostore.
• Nema vanjskih mjesta curenja; integralna struktura osigurava odlične performanse otporne na curenje.
• Niska cijena i ekonomična cijena.
• Brza instalacija; navojni spoj ne zahtijeva zavarivanje.
• Nizak otpor protoka; skoro ravno-kroz tok u potpuno otvorenom položaju.

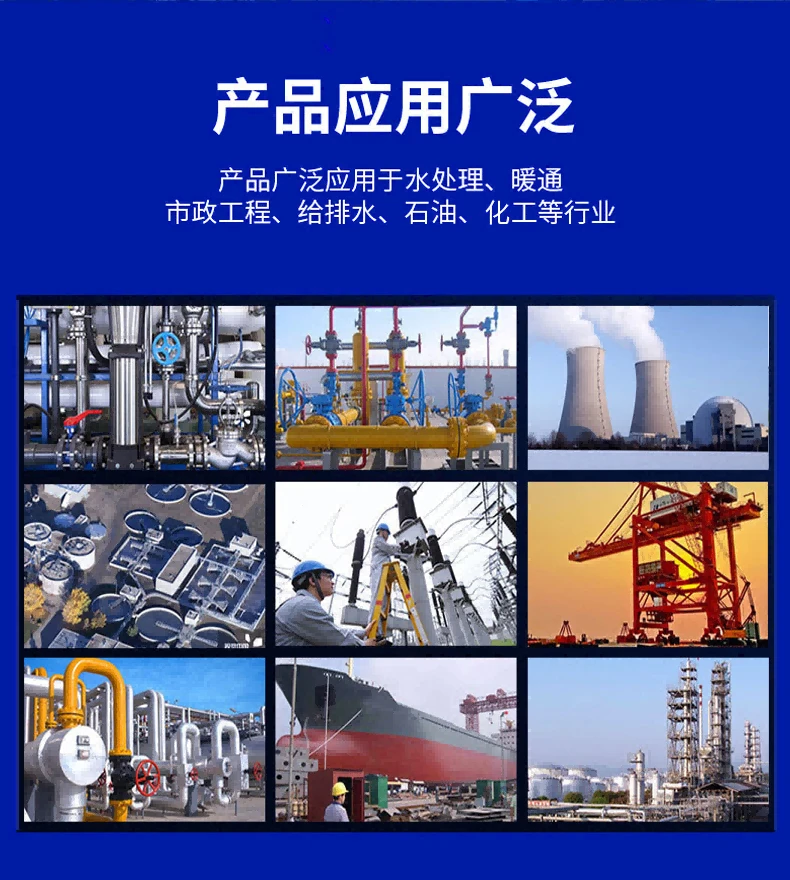

1. On{0}}isključena kontrola za opće medije kao što su voda, nafta, plin, para, itd.
2. Instrumenti, vazdušni kompresori, mala oprema i kućni/komercijalni cjevovodi.
3. Aplikacije osjetljive na cijenu i prostor, sa niskom učestalošću održavanja.
