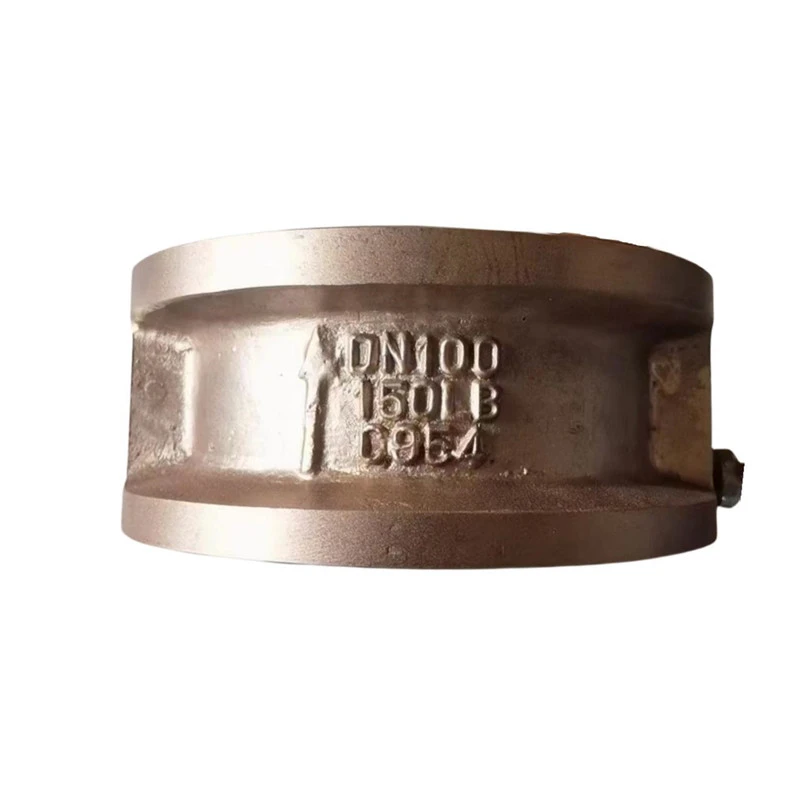

Dual Flap nepovratni ventil

Naziv proizvoda: Dvostruki nepovratni ventil
Model: DH77X-10/16T
Dimenzije: DN{0}}DN1000
Način povezivanja: Vafer
Radni pritisak: PN16,PN10,150LB,5K,10K
Raspon temperature: -10 stepen -100 stepen
Premaz: Fusion Bonded Epoxy Coating u skladu sa ANSI/AWWA C550

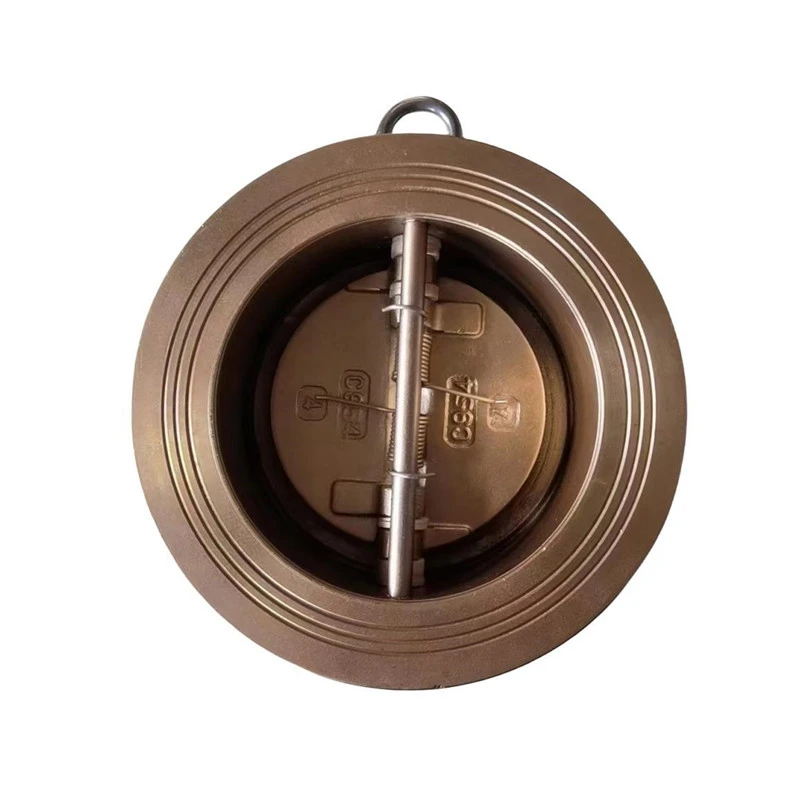

Strukturni dijagram leptir nepovratnih ventila je vrlo jednostavan, au poređenju sa drugim nepovratnim ventilima, njihova konstrukcijska dužina je također vrlo kratka. Leptir nepovratni ventil, poznat i kao leptir nepovratni ventil, povezan je u stilu oblatne. Ploča ventila se sastoji od dvije polukružne leptir ploče, koje su spojene stablom ventila i prisilno resetirane oprugama. Princip rada leptir nepovratnog ventila je: kada medij teče kroz kanal tijela ventila, tlak medija je veći od sile opruge, a dvije leptir ploče se otvaraju, ventil se otvara i medij teče; Kada medij prestane da teče, zbog sile opruge, dvije leptir ploče su prisiljene da se resetuju, a ventil se zatvara kako bi spriječio medij da teče natrag. Dijagram strukture leptir nepovratnog ventila Leptir nepovratni ventil, poznat i kao nepovratni ventil sa dvostrukim diskom, njegova zaptivna površina može biti izrađena od materijala otpornog na habanje ili obložena gumom, sa širokim spektrom primjena i pouzdanim brtvljenjem. Leptir nepovratni ventili su automatski ventili koji ne zahtevaju ručni rad. Ovaj tip ventila se obično koristi za čiste cjevovode, kao i za industrijske, ekološke, tretmane vode i vodovodne instalacije u visokim zgradama kako bi se spriječio srednji povratni tok. Spriječite obrnuti tok medija.









1. Mala veličina, mala težina i kompaktna struktura.

2. Oslonite se na moment opruge da se brzo zatvori.

3. Može se instalirati na horizontalne i vertikalne cjevovode.

4. Sigurne i pouzdane performanse, sa dobrim performansama protiv smetnji.

5. Zaptivanje linije, sa boljim performansama zaptivanja, može postići nulto curenje pod statičkim pritiskom.

6. Čvrstoća ljepila između gume i tijela ventila je visoka, što može efikasno spriječiti da sjedište ventila padne tokom upotrebe.

7. Gornje i donje prirubnice i unutrašnji zidovi kućišta ventila su tretirani tvrdim filmskim uljem protiv rđe kako bi se izbjeglo oštećenje filma boje tokom procesa vulkanizacije gume nakon prskanja, kao i starenje gumenog sjedišta ventila uzrokovano sekundarnim visoke temperature.

8. Telo ventila je napravljeno od epoksidne smole u prahu, sa jakim prianjanjem i visokom udarnom čvrstoćom.

9. Gornje i donje prirubnice su zapečaćene vodenim vodovima radi boljeg zaptivanja.
