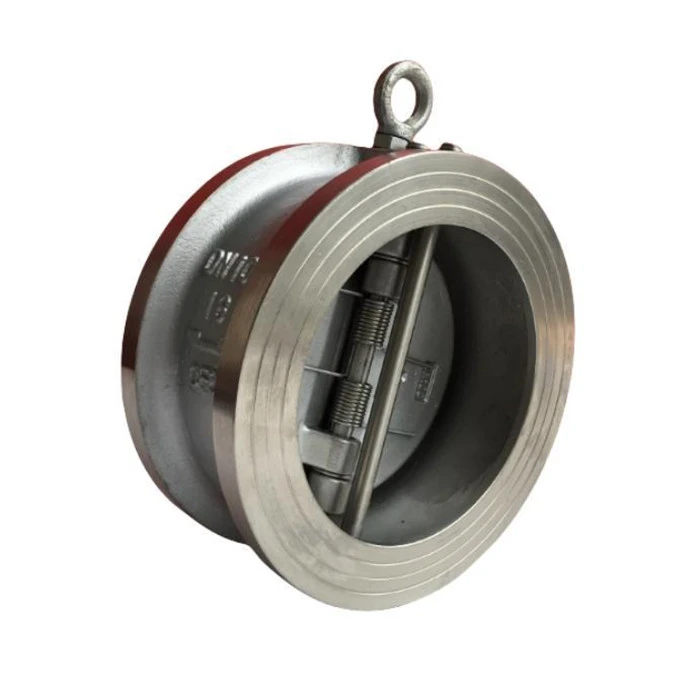

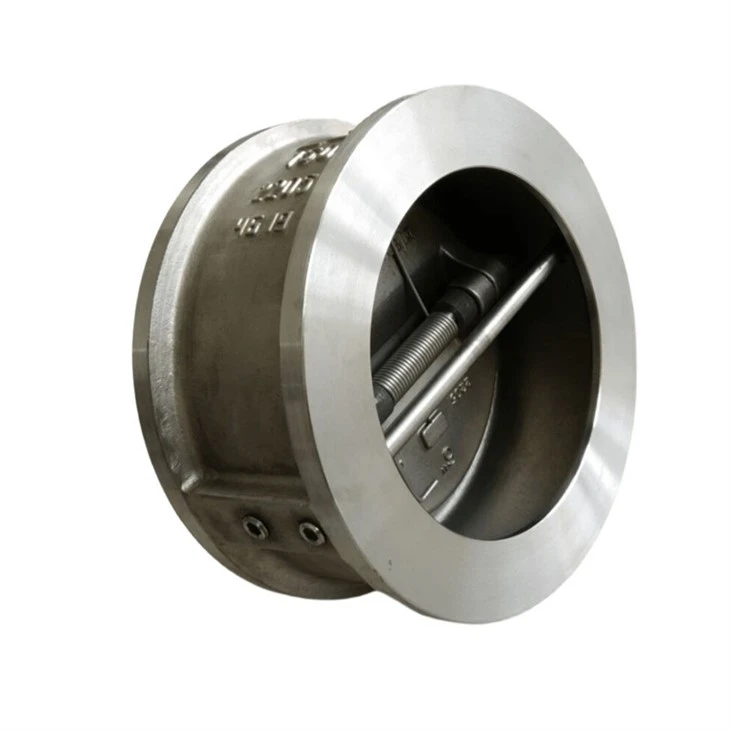

Leptir nepovratni ventil od nerđajućeg čelika

Naziv proizvoda: Leptir nepovratni ventil od nehrđajućeg čelika
Model: DH77X-10/16P
Dimenzije: DN{0}}DN1000
Način povezivanja: Vafer
Radni pritisak: PN16,PN10,150LB,5K,10K
Raspon temperature: -10 stepen -100 stepen
Premaz: Fusion Bonded Epoxy premaz u skladu sa ANSI/AWWA C550





Leptir nepovratni ventil od nehrđajućeg čelika je također nepovratni ventil zakretnog djelovanja, ali je ventil s dvostrukim diskom koji se zatvara pod djelovanjem opruge. Tečnost odozdo prema gore otvara disk ventila. Ventil ima jednostavnu strukturu i pričvršćen je između dvije prirubnice, male ukupne veličine i male težine.

Leptir nepovratni ventil od nerđajućeg čelika ima dva diska u obliku slova D sa oprugom postavljena na osovinu rebra preko otvora ventila. Ova struktura skraćuje udaljenost na kojoj se pomiče centar gravitacije diska ventila. U poređenju sa nepovratnim ventilima sa jednim diskom iste veličine, ova struktura takođe smanjuje težinu diska ventila za 50%. Zbog upotrebe opružnog opterećenja, ovaj ventil vrlo brzo reagira na povratni tok.









1. Lagana struktura sa dvostrukim diskom leptirastih ventila od nehrđajućeg čelika čini brtvljenje sjedišta i rad učinkovitijim.
2. Funkcija opruge duge ruke leptirastih ventila od nerđajućeg čelika omogućava da se disk ventila otvara i zatvara bez trenja, a opruga nezavisno deluje da zatvori disk ventila (DN150 i više).
3. Potporna čahura leptira od nerđajućeg čelika nepovratnog ventila od nerđajućeg čelika smanjuje trenje i minimizira pojavu vodenog udara kada se zaustavi nezavisnim diskom ventila (većeg prečnika).
4. U poređenju sa konvencionalnim zakretnim nepovratnim ventilima, leptir ventili od nerđajućeg čelika imaju robusniju, lakšu, manju, efikasniju i jeftiniju strukturu. Ovaj ventil ispunjava standarde API 594. Za većinu veličina, strukturna dužina ovog ventila je samo 1/4 dužine konvencionalnog ventila, a njegova težina je 15% do 20% one konvencionalnog ventila. Stoga je i jeftiniji od zakretnog nepovratnog ventila. Takođe je lakše instalirati.
5. Leptir nepovratni ventil od nerđajućeg čelika takođe ima posebne strukturne karakteristike, što ga čini nepovratnim ventilom visokih performansi bez udara. Ove karakteristike uključuju otvaranje bez čišćenja, većinu veličina ventila opremljenih nezavisnim opružnim strukturama i nezavisni sistem nosača diskova. Neke od ovih karakteristika ne posjeduju nepovratni ventili. Leptir nepovratni ventil sa dvostrukim diskom može se takođe dizajnirati kao telo ventila sa podignutim ušom, produženo telo ventila sa dvostrukom prirubnicom.
