Odabir leptir ventila zahtijeva pažljivo razmatranje više faktora, uključujući karakteristike medija, radne parametre i operativne zahtjeve. Na njen radni vek utiču faktori kao što su materijal, radni uslovi i održavanje. Detalji su sljedeći:
1. Preporučeni uvjeti za leptir ventile
Osnovne prednosti leptir ventila su kompaktna struktura (mala veličina i mala težina), brzo otvaranje i zatvaranje, i nizak otpor protoka (disk nudi minimalnu opstrukciju mediju kada je potpuno otvoren). Stoga su posebno pogodni za sljedeće scenarije:
1) Prikladni mediji, scenariji pritiska i temperature
• Vrste medija:
￮ Pogodno za ne-visoko-i nekristalizirajuće medije kao što su voda, zrak, prirodni plin, nafta i kanalizacija. (Mediji visokog{4}}viskoziteta kao što su asfalt i rastopljena plastika imaju tendenciju da se zalijepe za disk, dok kristalizirajući mediji poput određenih hemijskih otopina mogu uzrokovati lijepljenje diska.)
￮Meki{0}}leptir ventili (guma/PTFE zaptivke) su pogodni za ne-korozivne medije sa visokim zahtjevima za curenje (kao što su voda za piće i čist zrak); tvrda-pečatleptir ventili(metalne brtve) su pogodne za visoke-temperature, visoke-pritiske ili korozivne medije (kao što su para, kiseli i alkalni rastvori i kontaminirana kanalizacija). • Raspon pritiska i temperature:
￮ Konvencionalni leptir ventili su pogodni za uslove srednjeg i niskog pritiska (PN manji od ili jednak 16MPa, specijalni leptir ventili sa trostrukim-ekscentričnim tvrdim-zaptivnim ventilom mogu raditi do PN 40);
￮ Leptir ventili sa mekim zaptivačem{0}} generalno imaju temperaturnu otpornost manju ili jednaku 200 stepeni (gumena zaptivka manja ili jednaka 120 stepeni, PTFE manja ili jednaka 200 stepeni). Leptir ventili sa tvrdom zaptivkom mogu izdržati temperature veće od 425 stepeni (posebni materijali kao što su legure na visokim temperaturama mogu izdržati i više temperature). Pogodni su za aplikacije koje nisu podložne ekstremno visokim temperaturama (npr. manje od ili jednake 600 stepeni). (Zasuni ili zasuni se više preporučuju za ekstremno visoke temperature).
2) Cjevovod i operativni zahtjevi
• Prečnik cjevovoda:
￮ Posebno prikladan za cjevovode velikog-promjera (DN veći od ili jednak 100 mm): u poređenju sa zasunima i kuglastim ventilima, leptir ventili velikog-prečnika su samo 1/3 do 1/2 veličine sličnih zasuna, lagani su i jednostavni su za instalaciju, npr. velike industrijske vodovodne cijevi i održavanje (npr. cjevovodi za cirkulaciju vode). Ventili malog -promjera (DN manji od ili jednak 50 mm) su također prikladni, ali se moraju uzeti u obzir troškovi i zahtjevi za brtvljenje (kuglični ventili malog -prečnika mogu pružiti veću fleksibilnost).

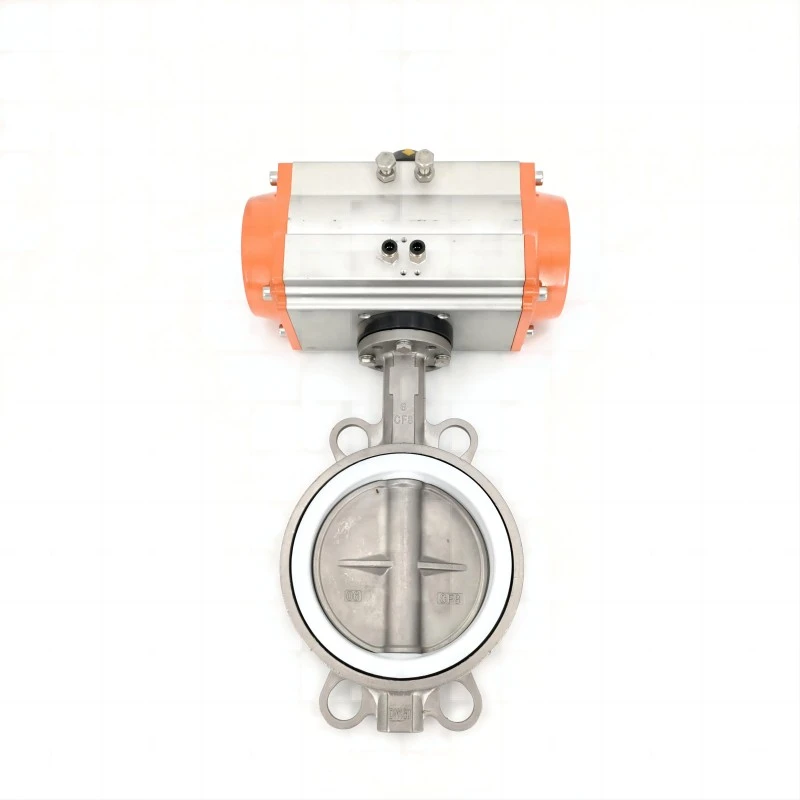

￮ Za scenarije koji zahtijevaju brzo otvaranje i zatvaranje (kao što su isključenja u nuždi i promjena načina rada):Leptir ventiliimaju ograničen ugao otvaranja i zatvaranja od 90 stepeni, što zahtijeva samo 1-2 okreta ručno. Električno/pneumatsko aktiviranje omogućava sub-drugi odziv (efikasniji od višeokretnog otvaranja i zatvaranja zasuna).
￮ Za scenarije koji zahtijevaju kontrolu protoka: Protok se može grubo podesiti podešavanjem otvora diska (0-90 stepeni). (Ova preciznost je niža od one kod regulacionog ventila, ali je cijena niža, što ga čini pogodnim za primjene gdje je preciznost manje kritična, kao što je kontrola protoka u sistemima vode za klimatizaciju.)
• Za scenarije koji zahtijevaju prostorna ograničenja:
￮ Za scenarije s ograničenim prostorom oko cijevi (kao što su podrumi i područja sa gusto naseljenom opremom): leptir ventili imaju kratku aksijalnu dužinu (nema potrebe za rezervisanjem prostora za dugačko vreteno kao što su globus ventili) i malu radijalnu dimenziju, što ih čini prilagodljivijim prostorima za ugradnju. 2. Radni vijek leptirastih ventila (referentni raspon)
Ne postoji fiksna vrijednost za vijek trajanja leptir ventila. Obično se mjeri "brojem otvaranja i zatvaranja" ili "radnim vijekom". Ključni faktori koji utječu na njegov vijek trajanja uključuju materijal zaptivke, karakteristike medija i metode rada i održavanja. Opšti referentni raspon je sljedeći:
1) Mjereno "brojem otvaranja i zatvaranja" (osnovni indikator)
• Leptir ventil sa mekim zaptivkom:
￮ Čisti mediji (kao što su voda i vazduh): gumene zaptivke mogu postići 10.000 do 30.000 otvaranja i zatvaranja, dok PTFE zaptivke mogu postići 30.000 do 50.000 otvaranja i zatvaranja (čak i preko 50.000 ako se rade lagano i bez čestog trenja).
￮ Mediji koji sadrže male količine nečistoća (kao što je kanalizacija): površina za brtvljenje je podložna habanju, što smanjuje njen vijek trajanja na 5.000 do 20.000 otvaranja i zatvaranja (nečistoće se moraju redovno čistiti kako bi se izbjeglo grebanje površine zaptivanja). • Leptir ventil sa tvrdom brtvom:
￮ Srednji bez čestica (kao što je para ili čisti gas): metalna zaptivna površina je veoma otporna-na habanje i može raditi 50.000 do 100.000 puta (trostruka-ekscentrična struktura nudi rad „nulte-trenja, što rezultira životnim vijekom većim od 00 ciklusa);
￮ Medij sa česticama/korozivnim svojstvima (kao što je pješčana otpadna voda, kiseli ili alkalni rastvori): površina za brtvljenje je podložna koroziji ili habanju, što smanjuje vijek trajanja na 20.000 do 50.000 ciklusa (potrebno je odabrati materijal otporan na habanje, kao što je sloj tvrdog sloja).
2.) Izmjereno prema "Vek trajanja" (samo za referencu)
• Normalni radni uslovi (čisti mediji, stabilan pritisak i temperatura, redovno održavanje):
￮ Leptir ventil sa mekim-leptirkom: 5-8 godina (gumene zaptivke mogu zahtevati ranu zamenu zbog starenja, dok PTFE zaptivke to mogu produžiti na 8-10 godina);
￮ Leptir ventil sa čvrstim-zaptivnim ventilom: 8-15 godina (metalna zaptivna površina ima dug vek trajanja; ako je aktuator bez greške-bez greške, telo ventila se može koristiti duže vreme). • Teški radni uslovi (korozivni/nečistoći medij, česte fluktuacije visokog pritiska i visoke temperature, i često otvaranje i zatvaranje):
￮ Životni vek se može skratiti na 1-3 godine (obratite posebnu pažnju na habanje i koroziju na površini zaptivke i vretenu ventila i odmah zamenite habajuće delove).
3. Ključne mjere za produžavanje vijeka trajanja leptir ventila
• Odabir pravog materijala: Odaberite par zaptivki na osnovu medija (npr. čvrste zaptivke od livenog gvožđa za kanalizaciju-otporne na habanje, meke gumene zaptivke za hranu- za vodu za piće), nerđajući čelik za vreteno ventila (otpornost na koroziju) i nodularno gvožđe/liveni čelik za telo ventila (otpornost na pritisak i habanje).
• Standardni rad: Izbjegavajte iznenadno otvaranje i zatvaranje (meke zaptivke su sklone deformaciji zbog udara, a tvrde zaptivke su sklone oštećenju zbog sudara). Prilikom podešavanja protoka, izbjegavajte održavanje malog otvora na duže periode (disk je podložan značajnom udaru medija, što uzrokuje vibracije i habanje). • Redovno održavanje:
• Standardni rad: Izbjegavajte iznenadno otvaranje i zatvaranje (meke zaptivke su sklone deformaciji zbog udara, a tvrde zaptivke su sklone oštećenju zbog sudara). Prilikom podešavanja protoka, izbjegavajte održavanje malog otvora na duže periode (disk je podložan značajnom udaru medija, što uzrokuje vibracije i habanje). • Redovno održavanje:
￮Podmazivanje: Redovno nanosite mast na vreteno ventila, ležajeve i druge pokretne dijelove kako biste smanjili trenje i habanje.
￮Zamjena zaptivki: Ako se otkrije curenje (kao što je kapanje) u mekim zaptivkama, odmah zamijenite gumenu zaptivku/PTFE prsten. Ako je brtvena površina tvrdog zaptivača istrošena, ponovno je izbrusite i popravite.
Ukratko,leptir ventilipogodni su za aplikacije srednjeg i niskog{0}}pritiska koje zahtijevaju velike prečnike, brzo otvaranje i zatvaranje, ograničenje prostora ili grubo podešavanje. Njihov vijek trajanja treba odrediti na osnovu radnih uslova. Pravilan odabir i održavanje mogu značajno produžiti njihov vijek trajanja. U normalnim okolnostima, uobičajeno je 5-10 godina upotrebe.
